Архетипы, прототипы и аналоги
Архетипы
Огонь
Олимпийский огонь
Огонь является символом силы, внутренней энергии и движения. Рассматривая данный архетип со стороны спорта, сразу вспоминается олимпийский огонь, который в свою очередь ассоциируется со стремлением к победе, с борьбой. В этом контексте он описывает мотивацию спортсмена достигать целей, тренироваться. Огонь является ключевой точкой для начала движения, он дает большой заряд энергии, которого хватает для победы над собой и соперниками.
Олимп
Дворец Зевса на Олимпе
Олимп является символом вершины своих возможностей, достижений и побед. Олимп можно трактовать как идеал. Каждый человек стремится к победе, к совершенству над самим собой. Олимп — это главная цель на пути спортсмена. Однако, он не обязательно должен быть финальной точкой, главное это самоощущение, что с каждым днем ты становишься лучше, чем был вчера. Не нужно каждый раз получать медали, для подтверждения своего статуса, иногда важнее побить личный рекорд или восстановить организм после травмы, что также может являться целью. Ставя перед собой задачу, стоит помнить, что достигая одну вершину, спортсмену сразу хочется покорить следующую. Нет предела совершенству.
Гора
Гора
Гора является архетипом пути к Олимпу, к главной цели. Она представляет из себя испытания, сложности, однако, в конечном итоге, это приводит к росту над собой. Тренировочный процесс всегда непростой, спортсмены прикладывают много усилий для достижения результатов. Гора требует терпения, мотивации и дисциплины. Она учит не сравнивать себя с другими, потому что каждый идет к цели своими способами.
Храм
Храм символизирует контроль над своим разумом и концентрацию. Это помогает в моменты, когда внутри человек хочет сдаться, сойти с пути, но находит в себе силу воли и не идет на поводу ложных мыслей. Спортивный центр и есть храм спорта. Здесь собираются люди увлеченные одним делом, которые уважают, понимают и поддерживают друг друга. Храм является местом, в котором можно успокоить внутреннее волнение. Здесь человек слушает и выбирает себя, а не других. В спорте это помогает во время выхода на старт или при проигрыше.
Сад
Сад
Сад — это символ жизни, процветания, радости, спокойствия и заботы о себе. В саду сила природы восстанавливает человека своим чистым воздухом, успокаивающим зеленым цветом, пением птиц, солнечным светом. В спорте архетип сада символизирует собой восстановление организма.
Путь
Путь
Путь символизирует движение вперед, трансформацию. Путь — это процесс, в котором шаг за шагом приходят к цели. Это основа любых достижений, потому что именно он закаляет, тренирует силу воли и мотивирует. Путь формирует характер человека, вырабатывая стрессоустойчивость и уверенность в себе. Только благодаря пути люди достигают свой собственный Олимп.
Прототипы
Gymnase Triat
Gymnase Triat — это первый коммерческий спортивный зал, который был открыт для обычных людей. Его основной задачей было разностороннее развитие человека, здесь занимались не только атлетикой и военной подготовкой, но и гимнастикой. Это делалось, чтобы создать условия доступности спорта для всех, так как зал могли посещать как женщины, так и мужчины. Объекты, использовавшиеся в зале: штанги, канаты, снаряды, брусья, снаряжение для гимнастики и акробатики. Изначально Gymnase Triat находился в Брюсселе, Бельгии, но в 1848 году он был перенесет в Париж. Площадь помещения составляла 9500 квадратных метров.

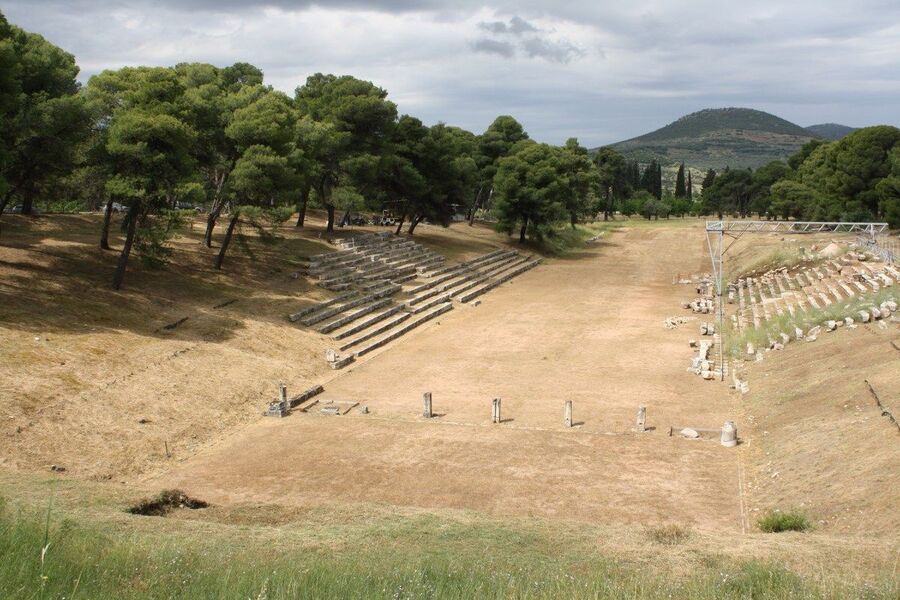

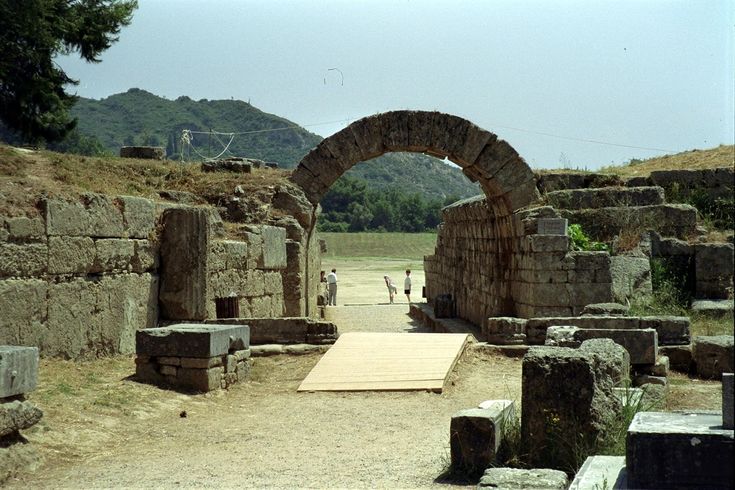

Стадион в Олимпии
Стадион был построен в 776 году до н. э. во время подготовки к первым Олимпийским играм. Он представлял из себя плоское прямоугольное поле из плотно утрамбованной глины. Этот материал обеспечивал сцепление с поверхность, что было необходимо для беговых дисциплин. Стадион имел неровную форму прямоугольника. Западная сторона была на 25 см шире остальных и обращена к алтарю Зевса. Размеры поля: ширина — 30~34м, длина — 212,5 м.
В 6 веке до н.э был построен стадион II. С северной стороны находился склон, служивший зрительскими местами. С южной была искусственно воссоздана возвышенность высотой три метра, на которой также располагались места для зрителей. Таким образом, впервые в истории появились трибуны.
В 5 веке до н.э был построен стадион III. Его переместили на 82 метра к востоку и 7 метров к северу. Окончательная форма образовалась благодаря расширению игрового поля, добавлению большого количества зрительских мест. Вместимость составляла около 45-50 тысяч зрителей.
Во время античных Олимпийских игр на территории стадиона проводили соревнования по таким дисциплинам как: двойной бег, бег в вооружении, метание копья и диска, прыжки в длину, бокс, борьбу и панкратион.
Turnplatz
В 1811 году был открыт первый гимнастический комплекс Turnplatz на открытой территории в Hasenheide в Берлине, Германии. Причиной по которой Фридрих Людвиг Ян создал подобное пространство было воспитание молодого поколения. Фридрих стремился вырастить самоотверженных граждан, разносторонних и развитых личностей, чтобы с их помощью объединить немецкие земли в единое государство. Таким образом, он инициирует Turnverein (спортивные сообщества), которые тренировались на Turnplatz (площадка для гимнастики). В зале под открытым небом впервые были собраны такие снаряды как: брусья, конь, бревна и турник. Позднее были добавлены тренировки по фехтованию, плаванию, а также пешие прогулки.

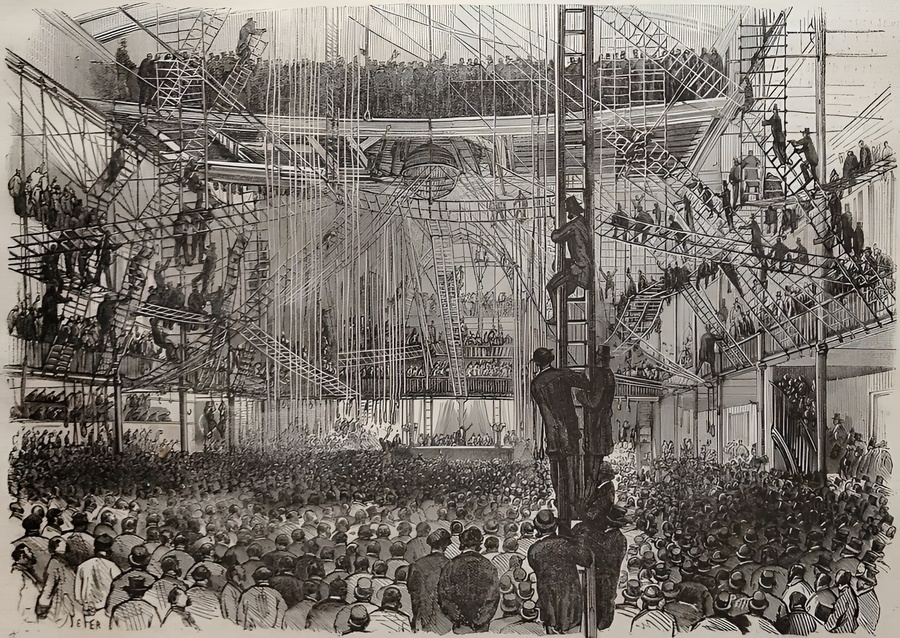

Roper’s Gymnasium
Зал Ропера является одним из первых специализированных пространств для занятий спортом в США, открытый в 1830-х годах.
Зорхана
Зорхана в переводе с персидского «дом силы» — это традиционная спортивная арена, которая берет свое начало в III–XI веках до нашей эры в Персии. Она представляла из себя здание, которое внешне напоминало баню. Главный зал располагался ниже уровня земли, что обеспечивало постоянную температуру в помещении. В середине Зорхана находилась яма шириной 10 м и глубиной 1 м. В нее клали сухие травы, землю, пепел и перед каждой тренировкой заливали водой. Входная дверь была не более 1,5 м в высоту. Это заставляло нагибаться входивших людей и поклоняться в знак уважения Зорхане.
Аналоги
Дворец гимнастики Ирины Винер
Дворец Ирины Винер находится в самом крупном спортивном кластере Москвы — Лужниках. Он был открыт в 2019 году, став одним из самых запоминающихся спортивных центров. Проект разработало архитектурное бюро ТПО PRIDE. Архитекторами из компании было выдвинуто предложение создать крышу здания в виде художественной ленты, с которыми выступают гимнастки. Это решение определило внешний вид здания, что выделяет его на фоне остальных спортивных комплексов. Благодаря форме объекта людям сразу становится ясно к чему отсылает их образ. Они понимают, что находится за стенами центра без объяснений. Крыша в форме ленты стала знаковой деталью.
Основной идеей при создании комплекса являлось проектирование пространства, которое под одной крышей объединит в себе: места для соревнований по художественной гимнастики, залы для тренировок, помещения для хореографии, медицинский центр, гостиничные номера. Этот «дворец» не обычный зал, а многофункциональный комплекс, рассчитанный как для проведения массовых мероприятий, так и на ежедневные тренировки спортсменов.

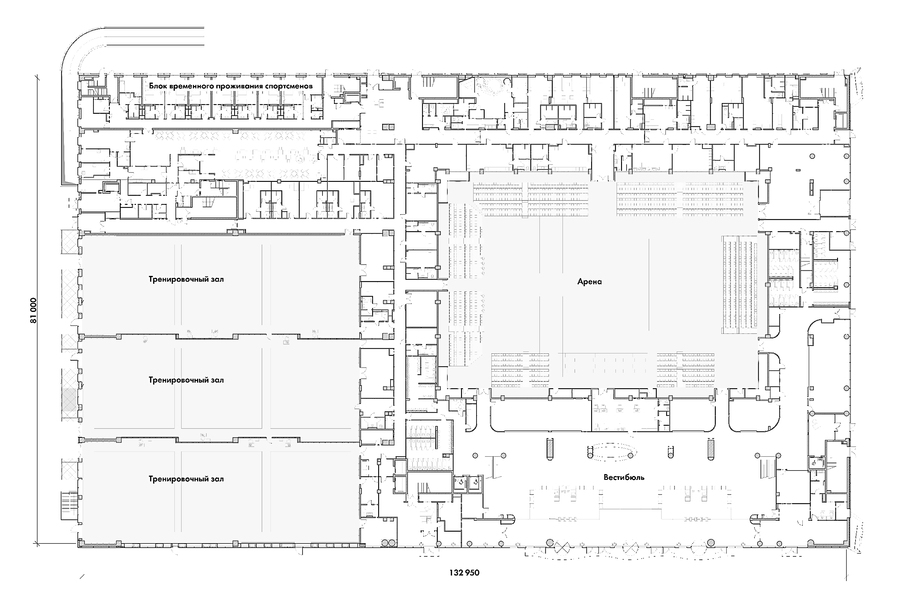

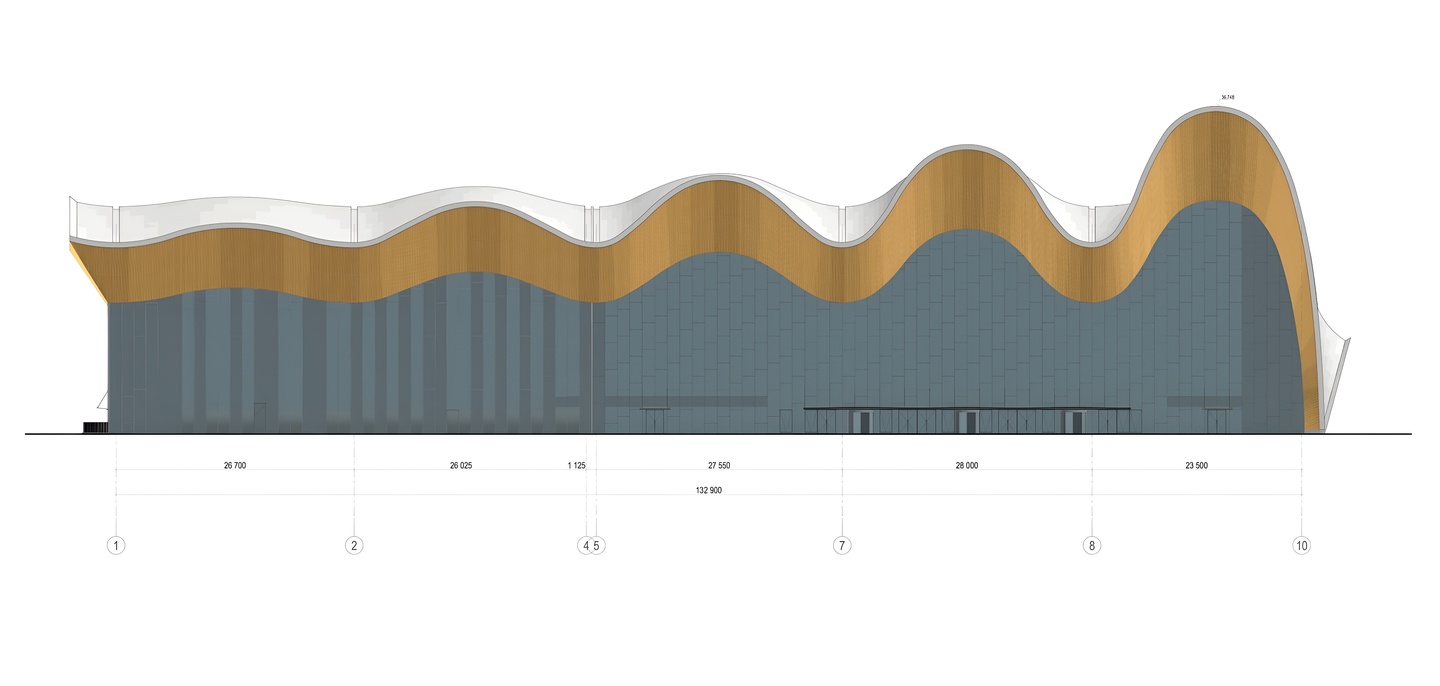

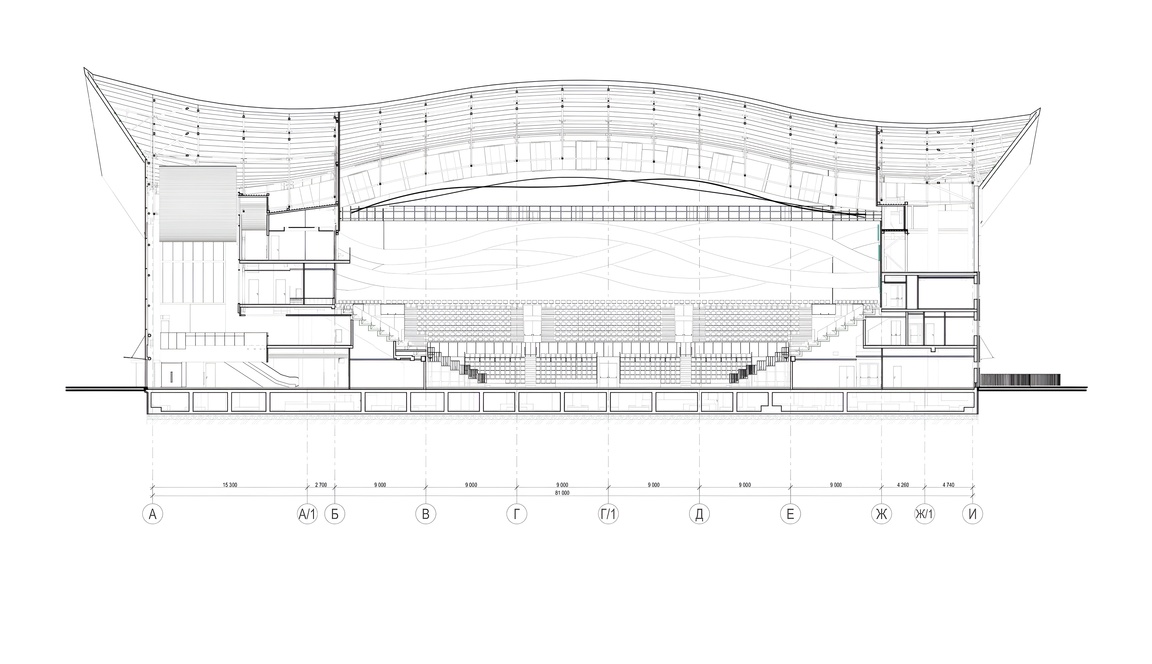

1. План 1 этажа 2. Фасад 3. Разрез
Планировочная структура дворца гимнастики спроектирована таким образом, чтобы зоны для спортсменов, зрителей и работников центра не пересекались. У спортсменом есть своя группа помещений, доступ к которой ограничен. Там находятся раздевалки, тренировочные залы и медицинские кабинеты. Посетители заходят через центральное фойе и попадают на трибуны. В середине комплекса находится арена, которую можно трансформировать под определенные мероприятия. Также тут есть гостиничные номера, которыми пользуются спортсмены.
Общая площадь дворца гимнастики Ирины Винер составляет 25 тысяч квадратных метров. Размер арены — 54 на 36 метров. Вместимость составляет примерно 4 тысячи человек.

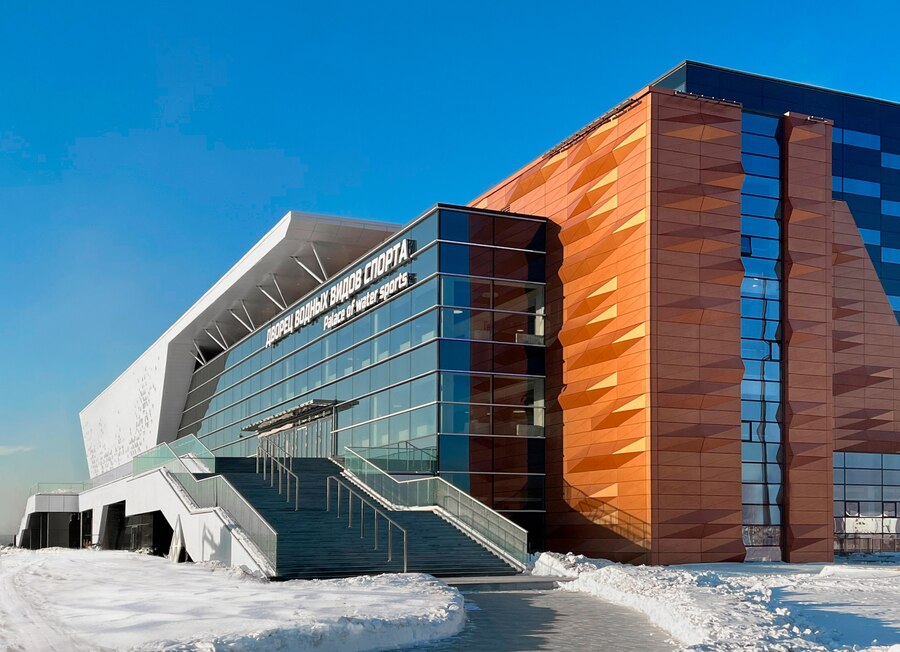

Дворец водных видов спорта

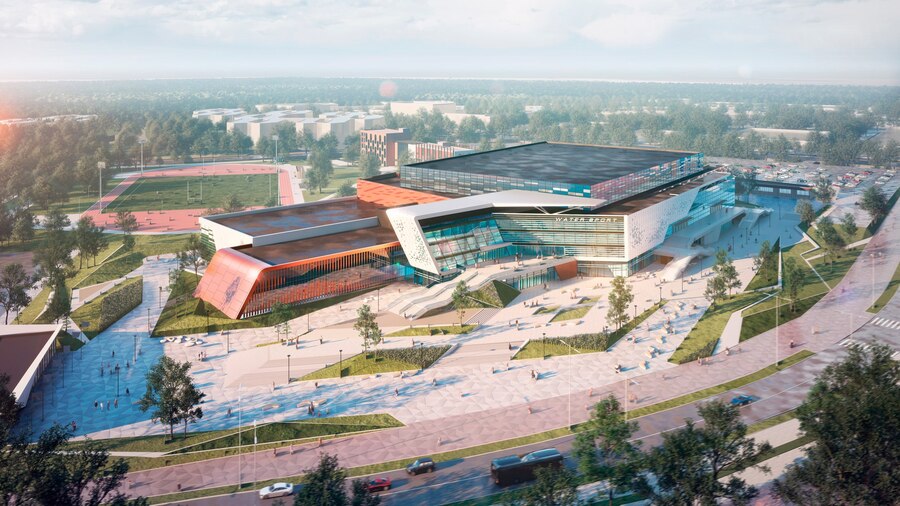

Дворец водных видов спорта в Екатеринбурге возвели во время подготовки к международному университетскому фестивалю. Открытие было в 2023 г. Данный комплекс рассчитан как на профессиональных спортсменов, так и на любителей. Его проектированием занималось бюро ARCHINFORM. Располагается он в «Деревне Универсады», специализированной зоне под спортивные сооружения. Центр спроектирован с учетом большой пропускной способности. Маршруты спортсменов, персонала и зрителей не пересекаются, что позволяет грамотно организовывать проведение массовых мероприятий. В здании имеется большое количество входов и выходов, что обеспечивает комфортное перемещение внутри здания и за его пределами. Трибуны на арене рассчитаны на 5000 зрителей.
Общая площадь комплекса составляет 60 тысяч квадратных метров.
В здании находятся бассейны для прыжков в воду, плавания, синхронного плавания и водного поло, а также есть бассейны олимпийского стандарта. Также в комплексе есть залы для хореографии, тренажерные зоны, детские зоны. Таким образом, дворец водных видов спорта является как досуговым центром для местных жителей, так и центром подготовки профессиональных спортсменов.

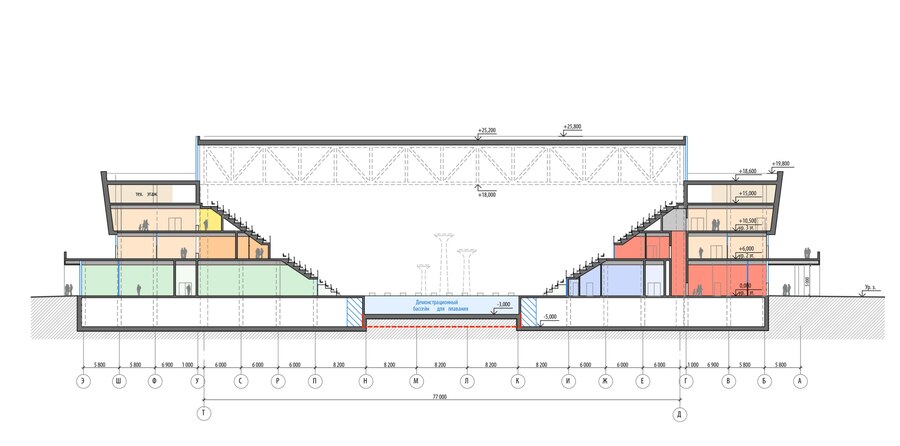

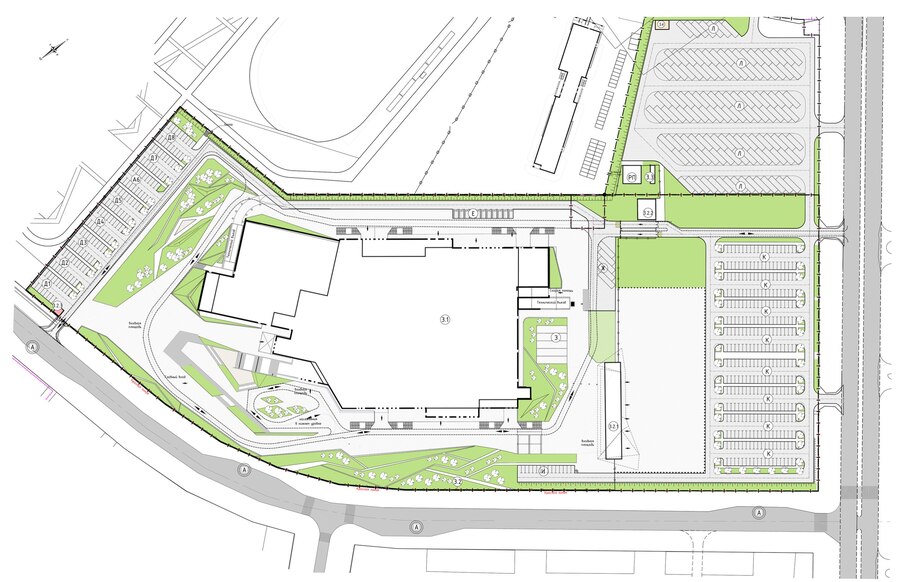

1. Разрез 2. Генплан 3. План 1 этажа
Wuyuan Sports Centre

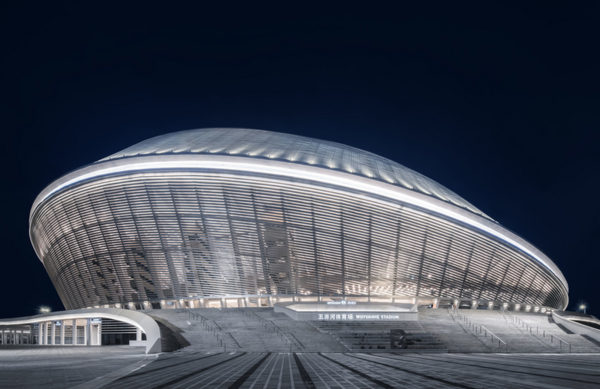

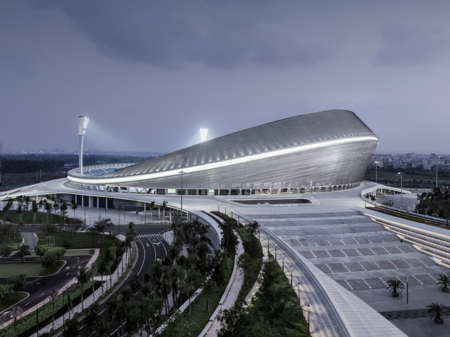

Wuyuan Sports Centre располагается в провинции Цзянси в Китае. Данная территория находится далеко от шумных мегаполисов, поэтому власти решили развивать этот регион и построили спортивный центр, в котором находится открытый стадион для легкой атлетики и футбола, зал для тренировок, бассейн. Комплекс стал точкой притяжения для местных жителей всех возрастов. Сюда приходят заниматься как профессиональные спортсмены, так и школьники, любители.
Многофункциональный центр находится в сельском ландшафте. Здесь преобладают холмы, водоемы и зеленые пространства. Архитектура комплекса подчеркивает природные красоты, благодаря своей плавной форме. Внутри находится большое количество помещений как для спортсменов, так и посетителей. Стадион рассчитан на 12 тысяч зрителей, зал — на 3 тысячи, бассейн — на 1,5 тысячи. Вокруг комплекса создана инфраструктура для комфортного пребывания на территории, что превращает многофункциональный центр в спортивно-парковый кластер.
Благодаря грамотному расположению комплекса и его архитектурному решению, он не перегружает пространство и не выбивается из общей картинки местности. На территории находится несколько зданий, акцентом которых является масштабность, а не декоративность фасада.

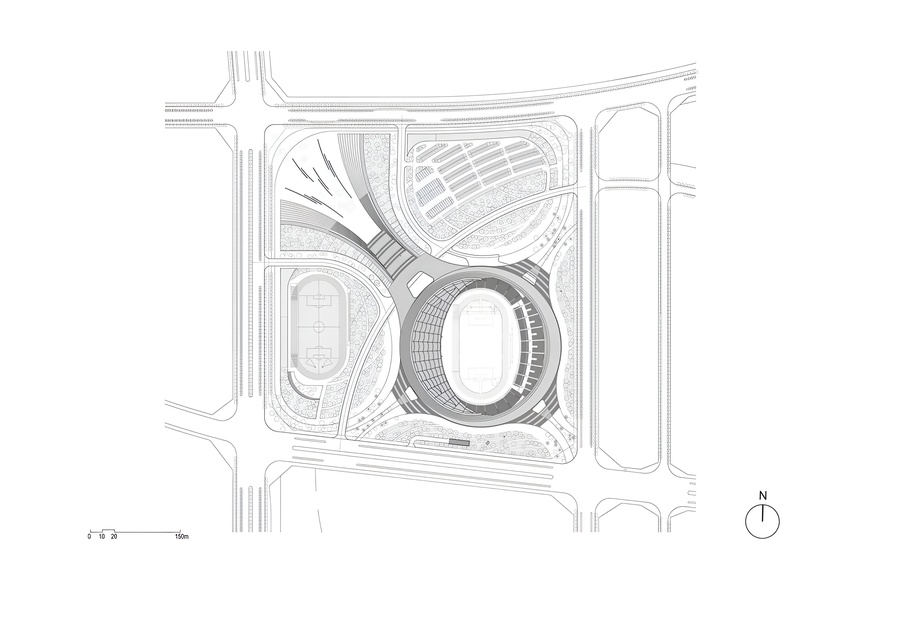

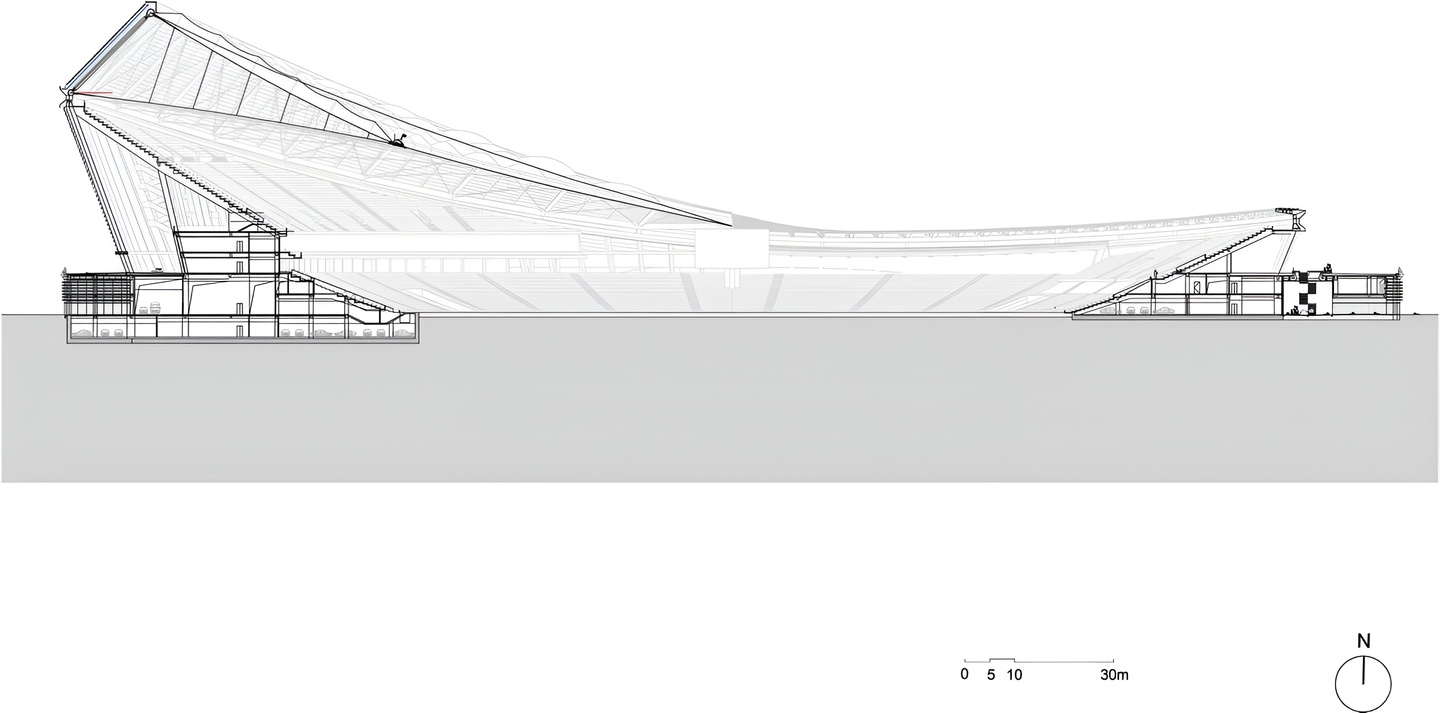

1. Генплан 2. Разрез
Žatika Sport Centre
Спортивный центр в Хорвати также является примером многофункционального комплекса. Все помещения можно использовать для разного рода мероприятий. Основная арена используется во время международных и региональных соревнований по гандболу, волейболу, баскетболу или хоккею. Общая ее площадь составляет 14 тысяч квадратных метров, а вместимость — 3 700 человек. Внутри есть зона для тренировок, кафе, а также выставочно-спортивных мероприятий. Изначально арена была построена для чемпионата мира по мужскому гандболу, но с течением времени здесь стало проходить больше мероприятий.
Конструкция арены создана таким образом, что крыша опирается на каркасную систему с пролетами около 70 м. Это создает эффект открытого пространства, воздушности.
Разрезы

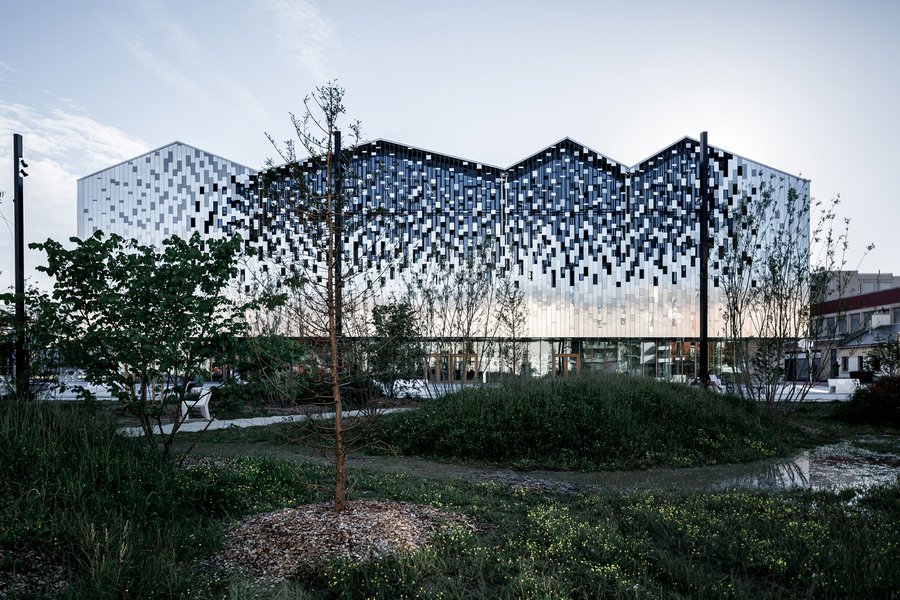

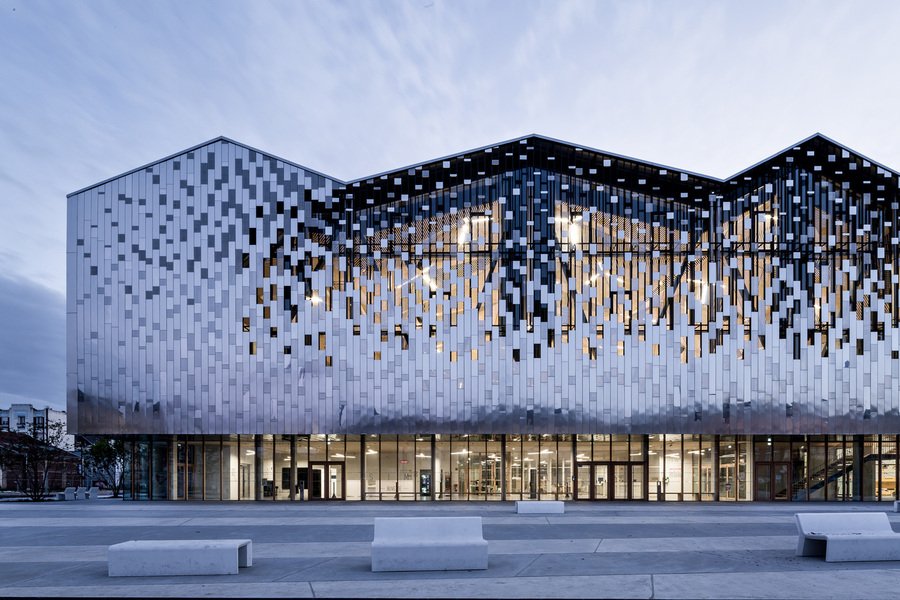

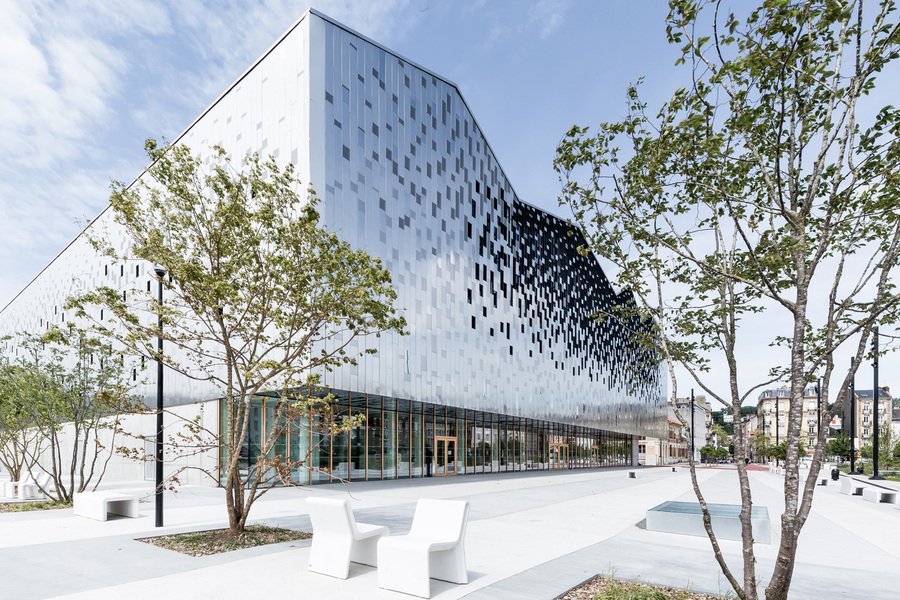

Многофункциональный спортивный центр Pôle Simone Veil
Спортивный центр во Франции построен в городе Гавр в 2021 году. Район, в котором находится Pôle Simone Veil, долгое время нуждался в благоустройстве и новой точке притяжения для местных жителей, поэтому здесь возвели многофункциональный комплекс. Архитекторы из бюро K architectures при проектировании здания вдохновлялись архивными историями местности, а также окружающей средой, к примеру, ближайшим портом. Поэтому фасад имеет отсылки к архитектуре других сооружений в районе. Так, здесь используются двускатные крыши, четкие линии, строгая форма и декор, похожий на кирпичную кладку. Основной материал в отделке здания — стекло, которое создает эффект открытости, прозрачности. Все, что происходит внутри, видно прохожим.

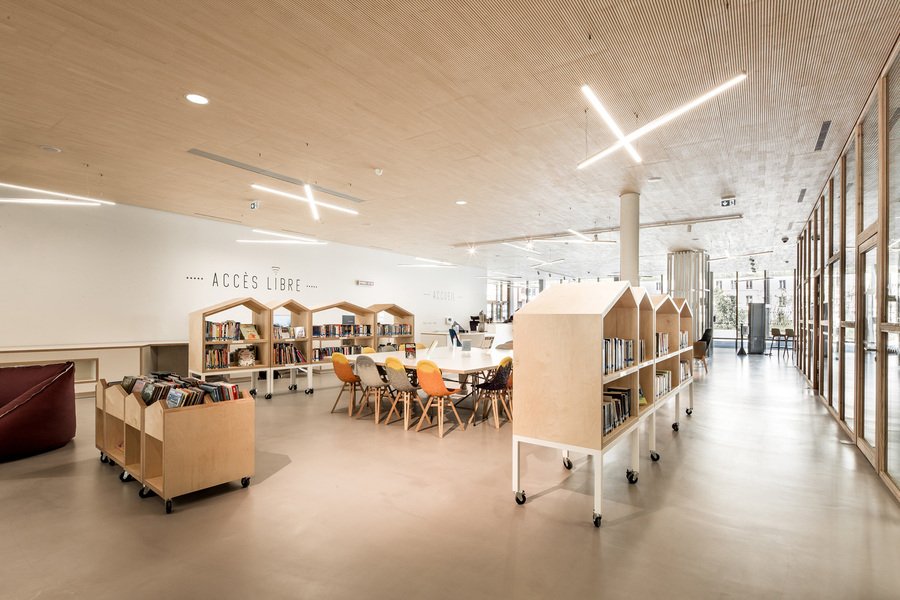

Перед комплексом находится небольшая городская площадь, на которой посетители отдыхают, проводят досуг. Центр имеет множество функций. Так, здесь есть деление на спортивную зону и культурный блок. В спортивной части располагаются зал для тренировок, стенка для скалолазания высотой 12 м, тренажеры. В культурной — кабинеты для творчества, библиотека, комнаты для проведения лекций. В одном здании объединяется 2 важнейшие сферы в жизни человека. Занимаясь здесь, человек разносторонне развивается.

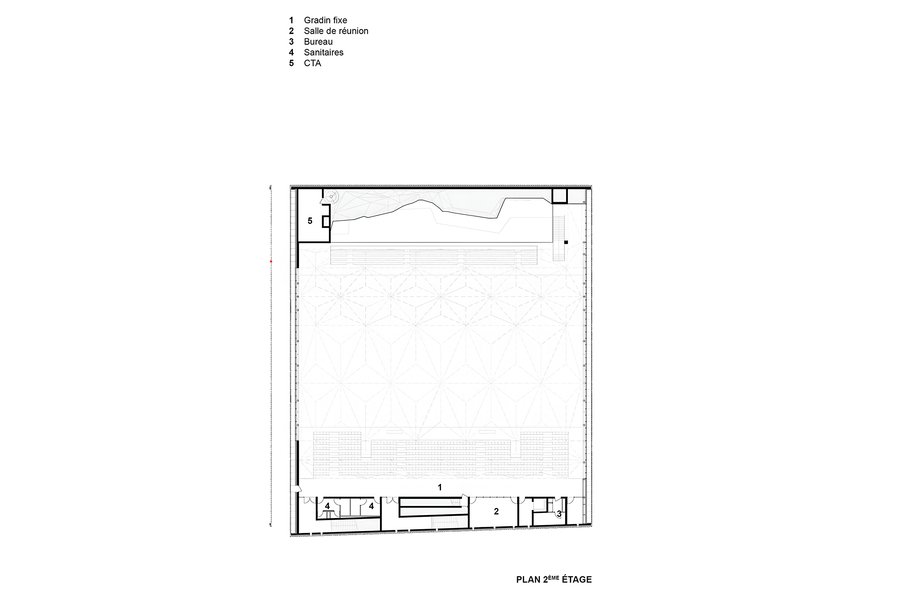

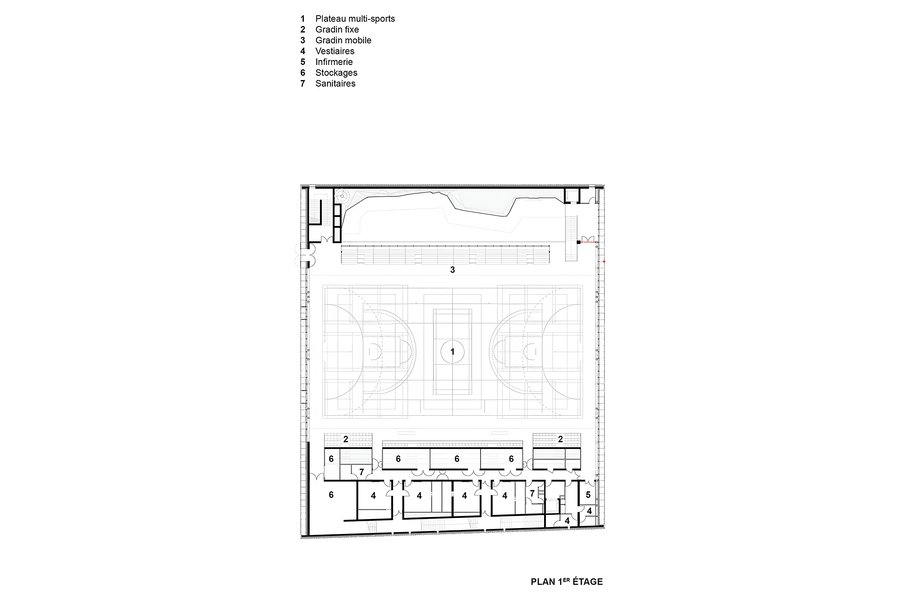

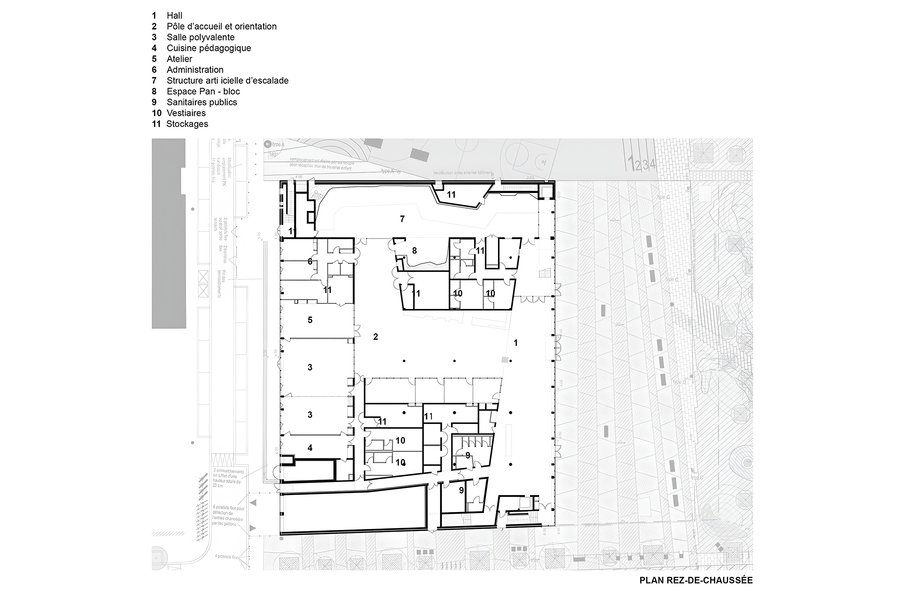

1. План 1 этажа 2. План зала 3. План 2 этажа

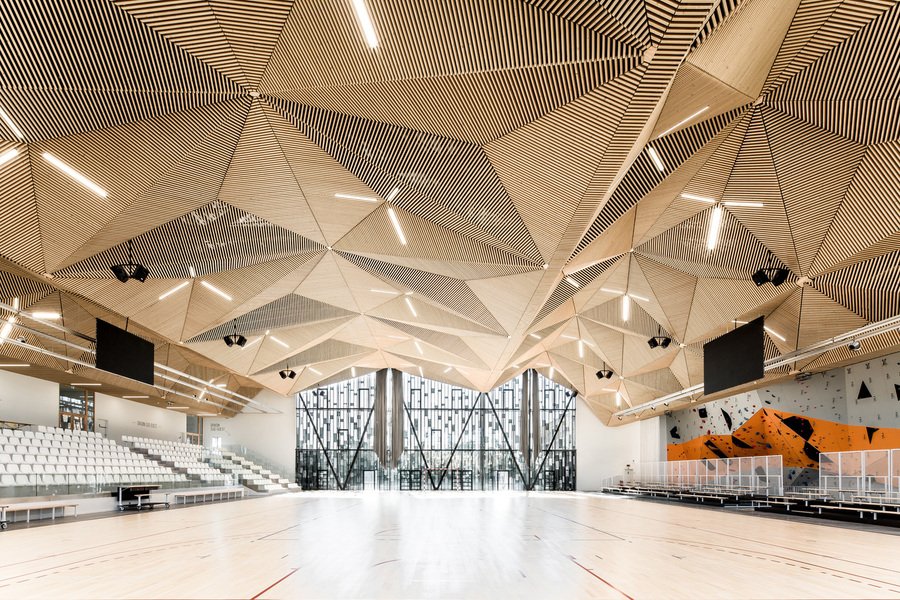

Спортивная зона находится в западной части строения. Главной доминантой является большой игровой зал, за ней располагается скалодром, а также раздевалки, технические помещения, отдельные вход и выход. Зона с культурным блоком преимущественно располагается на 1 этаже, это пространство окружено стеклами, что позволяет проникать солнечному свету внутрь и создавать приятную для творчества атмосферу.
